TIPICO IMPIANTO PREMISCELATI PER L'EDILIZIA: ESSICCAZIONE - MISCELAZIONE - ADDITIVAZIONE
NAVIGAZIONE 3D
Per premiscelati per l’edilizia si intendono quei prodotti pronti all’uso utilizzati in edilizia quali intonaci, collanti, massetti, impermeabilizzanti, rasanti, malte per finiture e ripristini ecc. ecc. I materiali di partenza risultano principalmente, a seconda dei produttori, carbonati, silice e gessi. L’impianto tipico per la produzione di premiscelati è costituito dalle seguenti sezioni :
-
alimentazione impianto
-
essicazione e filtrazione
-
macinazione
-
stazione di vagliatura
-
batteria sili di stoccaggio
-
stazione di additivazione e miscelazione
-
confezionamento
ALIMENTAZIONE ED ESSICCAZIONE
ALIMENTAZIONE ED ESSICCAZIONE
Alimentazione impianto costituito dalle seguenti apparecchiature :
-
Tramoggia di caricamento materiale
-
Estrattore dosatore
-
Trasportatore a nastro di alimentazione all’essiccatore.
Il materiale di alimentazione è costituito normalmente da carbonati di calcio pezzatura < 50 mm con umidità che può arrivare nel periodo invernale, in mancanza di adeguati stoccaggi coperti, fino al 5 ÷ 6 %.
Essiccazione e filtrazione con le seguenti apparecchiature :
-
Essiccatore rotativo
-
Filtro gas combusti dell’essiccatore
L’essiccatore garantisce un’umidità in uscita dell’ordine del 0,5–1 % , valore indispensabile per ottenere la vagliatura di precisione che sarà descritta in seguito. Il filtro a maniche a servizio dell’essiccatore provvede a depolverare i gas combusti dell’essiccatore prima dell’immissione degli stessi in atmosfera : le polveri 0÷150 µm raccolte nel cassone inferiore del filtro vengono estratte con una rotocella e una coclea per poi essere trasferite ad un silo di stoccaggio o al riempimento di big-bags.nsaccamento.
MACINAZIONE E VAGLIATURA
Macinazione con le seguenti apparecchiature :
-
trasportatori a nastro ed elevatori
-
silo polmone materiale da macinare
-
estrattore vibrante di alimentazione al mulino
-
mulino a martelli a singolo o doppio rotore con griglia
-
coclea di estrazione del materiale macinato
Il mulino a martelli , che produce un granulato 0÷4 mm, scarica su una tramoggia in depressione collegata ad un altro filtro a maniche (non rappresentato) con coclea a canala di estrazione
Stazione di vagliatura costituita dalle seguenti apparecchiature :
-
uno o due vagli a nutazione
-
ripartitore vibrante (se in presenza di più di un vaglio a nutazione)
Il ripartitore vibrante ha la funzione di ripartire in maniera precisa il materiale in arrivo tra i due vagli sottostanti in modo da sfruttare al massimo la potenzialità di vagliatura degli stessi. Ciascun vaglio può essere equipaggiato fino ad un massimo di cinque piani vaglianti con le seguenti luci (mm): 0,3 – 0,7 – 1,2 – 2,2 (valori indicativi)
La frazione > 2,2 mm sarà ricircolata al mulino, mentre le altre quattro, che costituiscono i granulati per i premiscelati, saranno avviati ai sili di destinazione.
BATTERIA SILI DI STOCCAGGIO
BATTERIA SILI DI STOCCAGGIO
Nella figura sono rappresentati quattro sili per lo stoccaggio degli inerti provenienti dalla stazione di vagliatura e altri quattro sili per i leganti (per esempio cemento 525 grigio, 525 bianco, gesso o altri ancora).

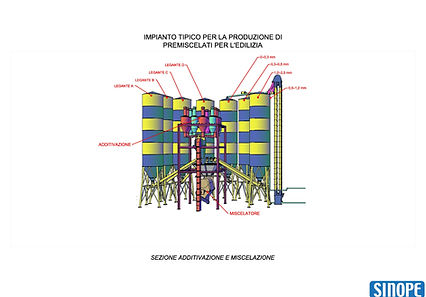

STAZIONE DI ADDITIVAZIONE E MISCELAZIONE
STAZIONE DI ADDITIVAZIONE E MISCELAZIONE
Negli impianti per i premiscelati per l’edilizia occorre dosare , e successivamente miscelarli in un mescolatore, i seguenti componenti :
-
Inerti (carbonati , silice , gessi di varie granulometrie in funzione del prodotto finale);
-
leganti (cementi, gessi, calce)
-
additivi (p.e. resine, aeranti, fluidificanti, fibre, cellulose ecc.ecc)
Sul mescolatore sono posizionate una o due tramogge pesatrici che dosano, per ciascuna carica di miscelazione, inerti e leganti che vengono estratti ,uno alla volta , da uno specifico silo ; gli additivi vengono dosati a parte in una stazione di additivazione, posta al piano superiore : tale stazione è costituita da dei mini-sili per gli additivi con relative coclee di estrazione e una o due specifiche bilance dosatrici.
Il miscelatore provvede a omogeneizzare intimamente tutti i materiali introdotti (inerti, leganti e addittivi precedentemente dosati. Il prodotto miscelato può essere inviato direttamente a un silo, per le spedizioni di premiscelato sfuso (massetti , intonaci) o direttamente all’impianto di insaccamento.
